矿用旋转式孔板流量计正确选择正确更换，矿用产品由于日积月累的使用，很多产品都到了更换的时间，为了我们的产品可以取得更好使用效果，及产品升级，包装更新换代，给大家带来更好的体验感，让工人们更省心，选择永成矿山是正确的选择，不会让你失望的。
用途介绍
煤矿瓦斯使用的孔板流量计多为固定孔板流量计，该装置设置在抽放主管、分管和支管上，当流体经管道内的节流装置会产生一定的管道阻力，随着管线的延伸，特别是分支管线的增加，造成抽放管线阻力问题，为保障抽放系统末端抽放负压，提高抽放效果。根据市场需求设计旋转式孔板流量计，用以解决抽放管线阻力问题，旋转式孔板流量计做到了将测量孔板与旁通管路二合一，即能使用孔板测量流量，又能使介质不阻挡通过管路，减小管线阻力，起到旁通的作用。本结构紧凑、使用简单、启闭灵活、使用安装方便，也解决了行道狭小安装不方便的问题，可根据不同管径匹配不同管径的流量计。
工作原理
旋转式孔板流量计是通过流体流到孔口时，流股截面收缩，通过孔口后，流股还继续收缩，到距离（约等于管径的1/3至2/3倍）达到小，然后才转而逐渐扩大到充满整个管截面，流股截面小处，速度大，而相应的静压强低，称为缩脉。因此，当流体以的流量流经小孔时，就产生的压强差，流量越大，所产生的压强差越大。因此，利用测量压强差的方法就可测量流体流量。
组成结构

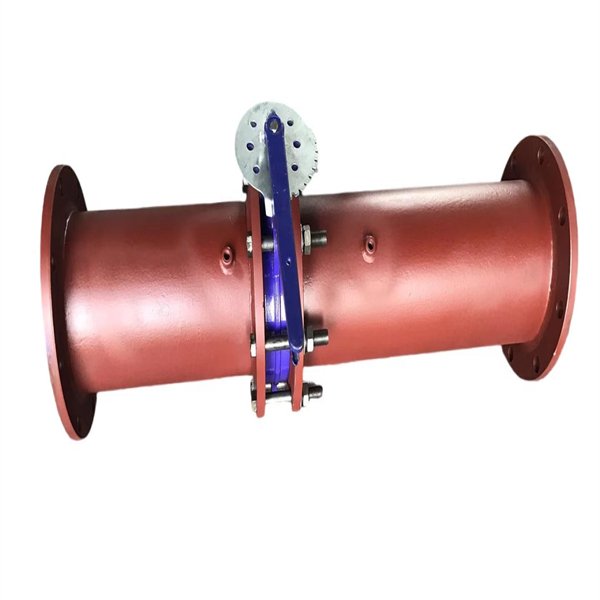

旋转式孔板流量计主要由进流体管路1、旋转手柄2、出流体管路3、测压咀4、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
